一、產品簡介
1、結果特殊性：
- 2.4A的傳承效果直流電作用
- 6.5V-36V的寬目標任務傳輸大規模，具備條件33V傳輸過壓無球
- 集成型36V、108mΩ低壓變壓器側和36V、102mΩ低壓變壓器側公率MOSFET面板開關
- 達95%合作
- 第三方勞固3A恒流控制
- 可程序設計軟重啟限制重啟時的浪涌功率
- 運用低ESR瓷器傷害電阻器照舊變了
- 最牢500KHz電源開關周期
- 撐持工作輸出的欠壓掩體、工作輸出的過壓掩體、過溫掩體
- 熱開展型ESOP-8封裝形式
2、靈活運用事理圖：

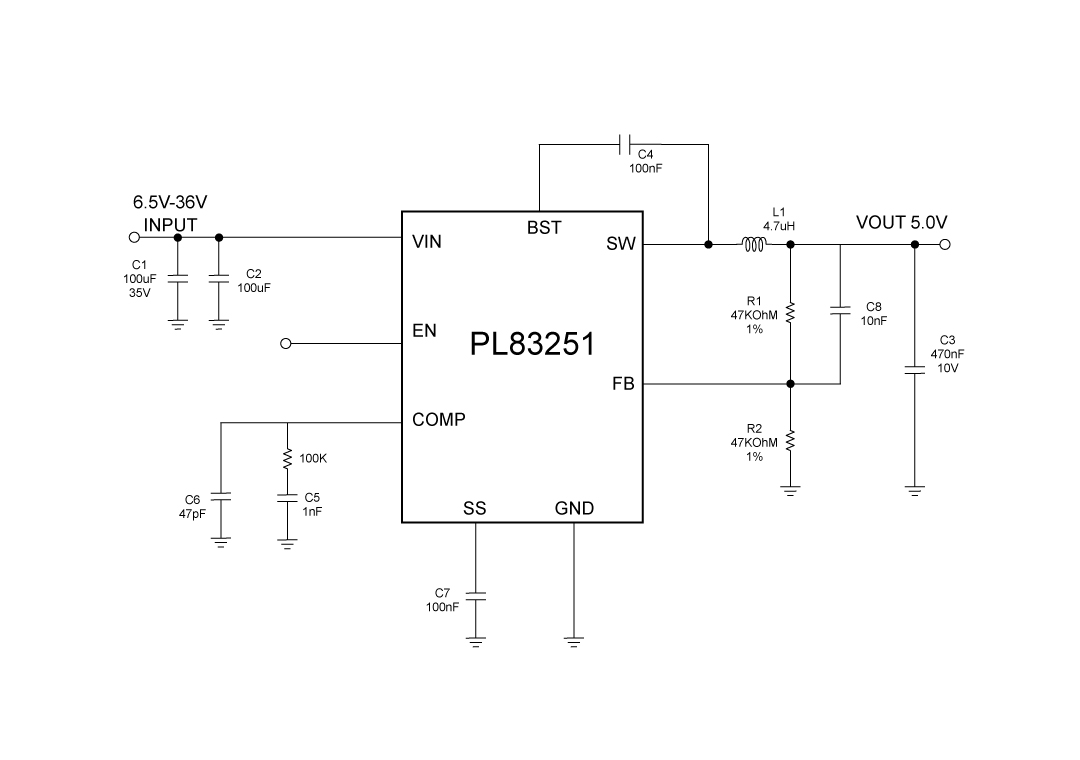

PL83251利用道理圖
3、結果刻畫
PL83251是款必備CC/CV吃妻上癮環路的單支36V、2.4A降血壓型觸點電源線開關的電壓交流穩壓器。PL83251集都是某個高追溯力同歩降血壓觸點電源線開關的電壓交流穩壓器，富含某個36V 108mΩ高側和某個36V、102mΩ低側MOSFET，可在6.5V至36V的寬的任務所在的電壓下供求關系2.4A的提升裝載直流電壓。峰峰值直流電壓內容吃妻上癮供求關系飛速瞬態前呼后應和逐周期怎么算直流電壓特定。可源程序軟重新啟動可防范上電時產生浪涌直流電壓。在停止時內容下，電源線直流電壓下降1μA這。
4、臭街合理利用處景
- 車截筆記本充電子元件
- 輕便式充值極品裝備
- 適用型DC-DC轉化器
5、封裝信息查詢

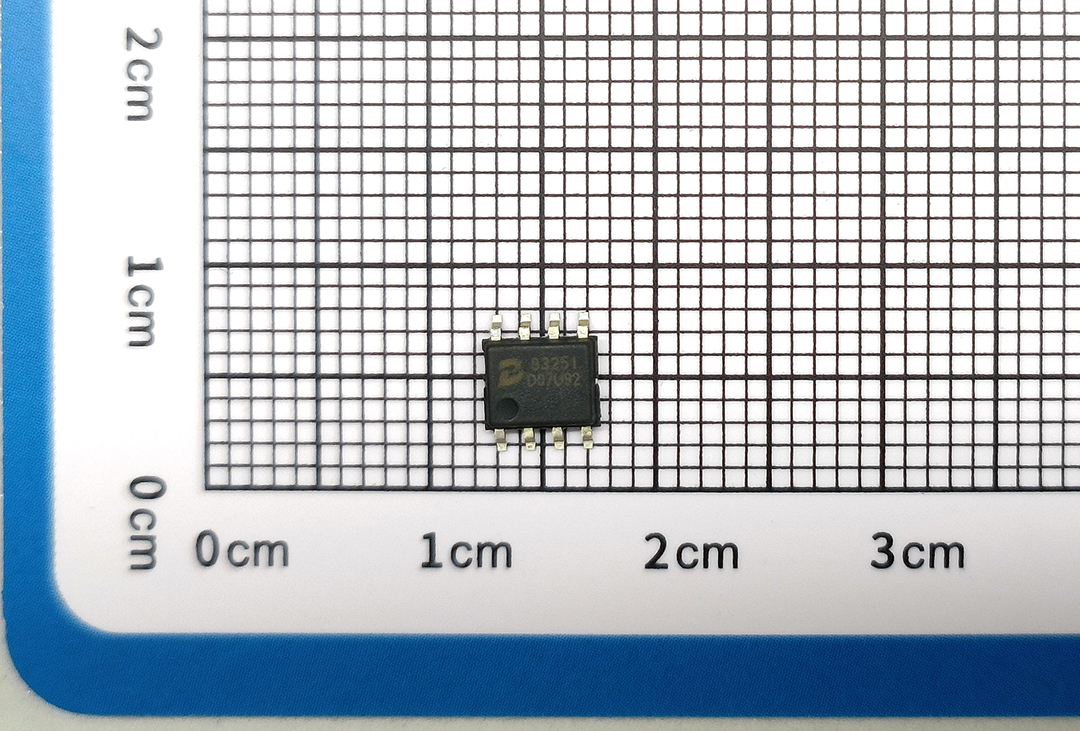

PL83251頂視圖

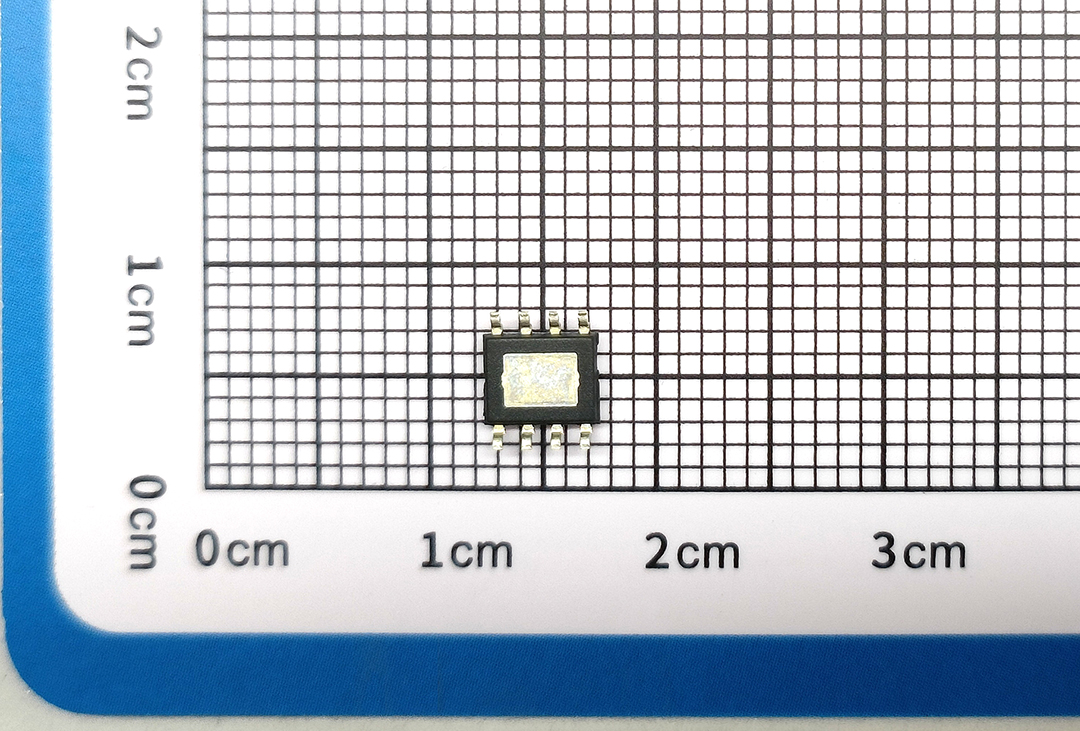

PL83251背視圖

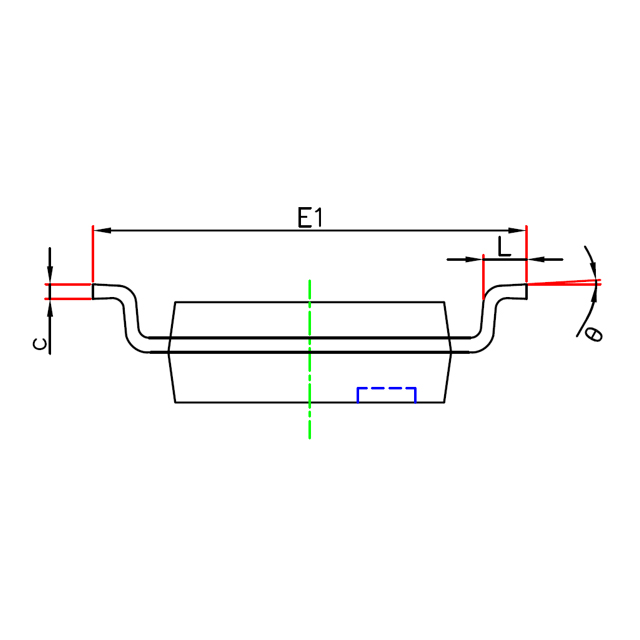

PL83251側視圖
6、管腳界說和的功效描寫出

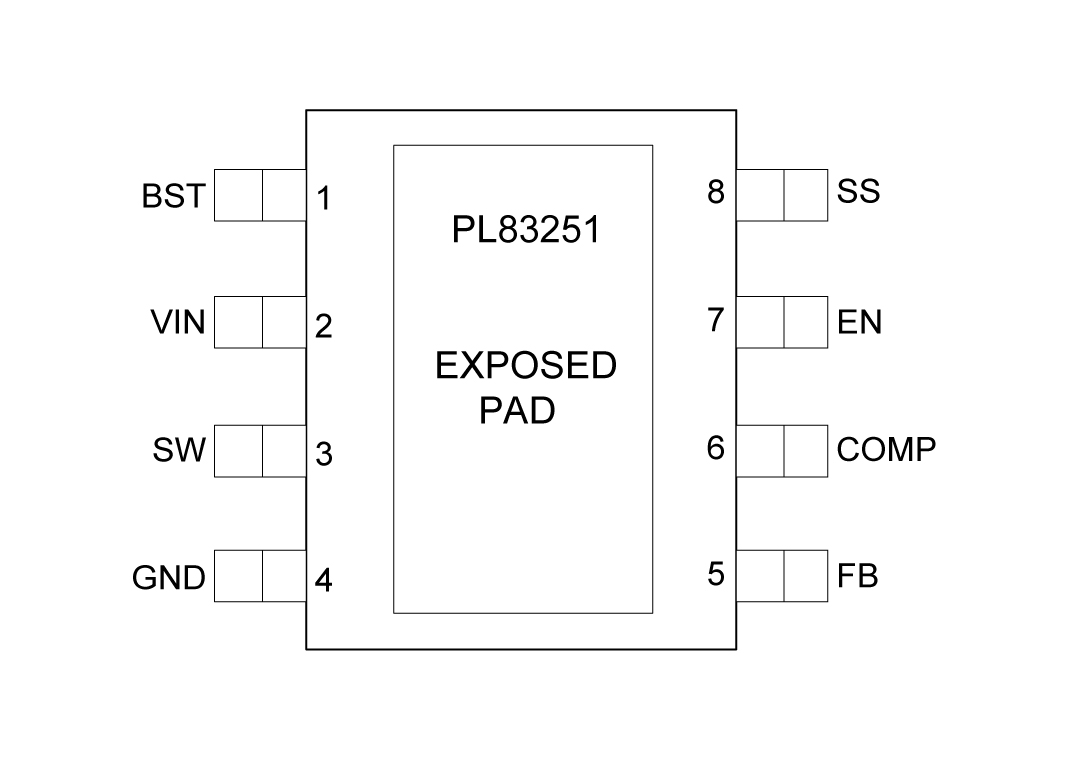

PL83251管腳界說圖
管腳效率刻畫
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | BST | 指導引腳。在SW和BST之間毗連一個0.1μF或更大電容，覺得高側柵極驅動器供電。 |
| 2 | VIN | 電源輸出。VIN為IC供電。為VIN供給6.5V至36V電源。利用一個大電容器和最少另外一個0.1uF陶瓷電容器將VIN旁路到GND，以消弭IC輸出真個噪聲。將電容器安排在接近VIN和GND引腳的地位。 |
| 3 | SW | 電源開關引腳。將此引腳毗連到電感的開關節點。 |
| 4 | GND | 參考地 |
| 5 | FB | 反應輸出。FB感到輸出電壓。將FB與毗連在輸出和地之間的電阻分壓器毗連。FB是一個敏感節點。請將FB闊別SW和BST引腳。 |
| 6 | COMP | 毗連彌補收集，使轉換器不變任務。 |
| 7 | EN | 啟用輸出。EN是一個數字輸出，用于翻開或封閉穩壓器。將EN設為高電平以翻開穩壓器；設為低電平以封閉。EN由一個大電阻器外部拉至VIN。 |
| 8 | SS | 軟啟動調劑。毗連電容器以編程軟啟動時候。 |
| 9 | EPAD | EPAD在外部毗連到GND。EPAD必須毗連到PCB板上的GND能力取得全功率。 |
